型号：DJ41Y，DJ61Y
富林克低温截止阀适用于低温液体贮运设备的管理系统,全部零件采用液氮进行低温预处理，完全避免使用过程中密封变形泄露，具有开关灵活、密封可靠的特点
特点：
1、上游端开泄放孔防止中腔异常升压。
2、根据阀门的工作温度确定阀盖的顶部长度，确保阀桿填料的可靠密封。
3、根据工作温度合理选用填料，垫片等零件的材料。
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标。
5、采用多种配管法兰标准及密封面型式，适用于各种工程需要。
6、低泄露填料密封设计，阀体流线型设计，-大程度减少流体损失
7、密封面堆焊耐蚀、耐磨和硬质合金，阀杆特殊处理，强度大，刚性好，耐蚀，耐磨
应用领域:
低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
介质：丙烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢、甲烷等低温介质
|
设计与制造 |
结构长度 |
连接端 |
检验与试验 |
|
JB/T7749-95 |
GB/T12221-89 |
GB/T9113-2000 ， HG20592-97 ， SH3406-96GB/T12224-89 |
JB/T7749-95 |
|
型号 |
DJ41Y-16 |
DJ41Y-16P |
DJ41Y-25 |
DJ41Y-25P |
DJ41Y-40 |
DJ41Y-40P |
|
|
工作压力（ MPa ） |
1.6 |
2.5 |
4.0 |
||||
|
适用温度（ ℃ ） |
-45 |
-101 |
-196 |
||||
|
适用介质 |
液化天然气、乙烯、丙烯等低温介质 |
||||||
|
材料 |
阀体、阀盖 |
LCB |
LC3 |
LCB |
LC3 |
LCB |
LC3 |
|
阀瓣、阀座 |
铬镍钢＋钴铬钨 |
||||||
|
阀杆 |
铬镍钢 |
||||||
|
型号 |
DJ41Y-16 |
DJ41Y-25 |
DJ41Y-40 |
|
|
公称压力（ MPa ） |
1.6 |
2.5 |
4.0 |
|
|
密封试验压力（ MPa ） |
1.76 |
2.75 |
6.0 |
|
|
壳体试验压力（ MPa ） |
2.4 |
3.75 |
4.4 |
|
|
适用温度（ ℃ ） |
LC3≥-101℃ ， 316SS≥ － 196℃ |
|||
|
材料 |
阀体、阀瓣、阀盖、支架 |
LC3,316SS |
||
|
填料 |
浸四氟乙烯石棉绳 |
|||
|
手轮 |
QT450-10 |
|||
|
阀杆螺母 |
ZCuA110Fe3 |
|||
|
阀杆 |
316SS |
|||
|
垫片 |
低温石棉 |
|||

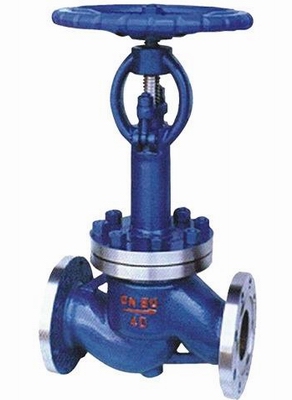

低温截止阀结构图
