型号:J41H/W
尺寸:DN80-DN700
压力:PN16-PN100
温度:--20℃~350℃
材质:碳钢，不锈钢304/316，铬钼钢

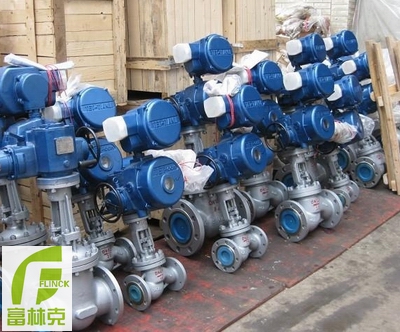

传动:手动，电动

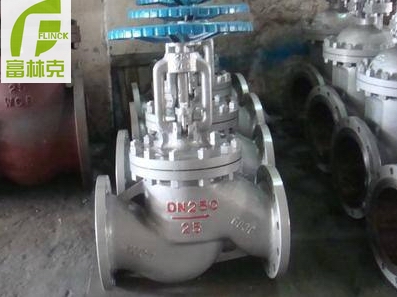

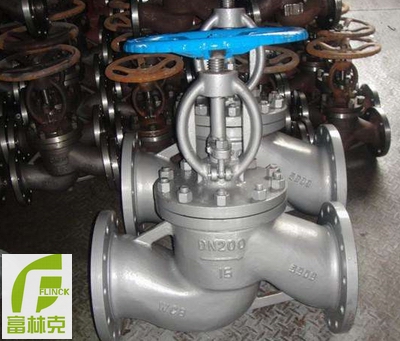

富林克撞击式截止阀亦称带轴承大口径截止阀，介质从上方进入，解决了大口径截止阀启闭力距大，密封无法关严，填料室跑冒、漏等问题,特别是启闭采用了活络连接结构，极大提高阀杆的钢度，显著降低了噪音和振动，并且可以安装管道的任何位置上，介质可在任意方向通过。
结构-
1.为增加开阀时的开阀力，有的阀门的手轮设计成“撞击式”，所谓撞击是指转动手轮时手轮有一段的空行程，这样使手轮的转动速度可以变快，转动惯量增加，当手轮上的卡瓣与阀轴的卡瓣接触时，能产生较大的冲击力，增加了开阀力。
2.撞击式截止阀是一种带有上下双推力滚珠轴承结构的截止阀，上阀杆的下端部设有“八”字形凸台，凸台的“八”字形弧面上均布有设定数量的钢球；在下阀杆的顶端设有轴承座，轴承座上方也均布有设定数量的钢球，且钢球与凸台的底面相接触；在凸台和钢球上方设有螺套，在螺套外围设有连接上下阀杆的连接螺母，连接螺母的上下端分别与螺套和下阀杆的上端以螺纹相匹配。阀盖的中段部位设有左右为双柱式且前后为整体敞开式结构。
3.任何位置安装，大口径，双支架，启闭活络连接结构，采用**的多密封
4.耐高温、耐高压,启闭轻，导向运动,提高抗水锤冲击;
用途--
撞击式截止阀构造**,广泛应用于给排水、冶金、蒸汽、电力、石油化工等行业，是现代工业中理想的通用管道控制部件。
|
设计与制造 Design and Manufacture |
结构长度 Face To Face |
法兰尺寸 Flange Dimension |
压力 - 温度 Pressure Temperature Lating |
试验 - 检验 Inspection And Test |
|
GB122235 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
|
公称压力 NominalPressure |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 Shell Test |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 Water Seal Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封试验 Backseat Test |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
气密封试验 Air Seal Test |
0.5-0.7 |
|||||
